Développement, réalisation, IHM interface homme machine, appareil de mesure, CND
16 voies de mesures ultrasonores Pulse/écho.
Mesure du temps de vol TOF ( 1 ns de résolution).
Applicatif de serrage de goujons par ultrasons.
Efforts, module de Young double coefficient K1B1 K2B2.
Inter-corrélation fréquentielle, calcul TOF.
Le dispositif effectue une cartographie C-scan. de la pièce immergée dans une cuve de 1 m x 1 m x 600 mm
Électronique synchrone aux codeurs X Y Z.
Électronique ultrasonore avec émetteur Pulse carré négatif.
Amplification 50 dB réel, filtrage analogique
Le Pas d’acquisition est réglable de 0.5 mm à 10 mm pour la recherche de défaut.
Interpolation des mesures et Multiple mise en couleur grâce à la palette (Rainbow, Ice, logn, etc).
Deux portes de mesure permettent de faire une mesure différentielle, de s’affranchir de la durée de la colonne d’eau et de l’alignement des plans pièces / mécanique.
Les portes peuvent être ajustées après la cartographie pour contrôler plusieurs surfaces et épaisseurs de la pièce.
Rappel Physique, introduction:
Le contrôle non destructif par ultrasons du serrage d’un goujon est réalisé en s’appuyant sur les principes physiques liés à la déformation des matériaux et le parcours des ondes ultrasonores dans la matière.
L’effort d’allongement d’un goujon est situé dans le domaine élastique donné par la matière du goujon.
Ainsi, grâce au module de Young, une relation proportionnelle est utilisée pour lier l’effort et l’allongement.
Le transducteur émet une onde ultrasonore sous l’effet de l’impulsion générée par l’appareil et capte l’onde de retour réfléchie par le fond de la vis.
Plusieurs méthodes de mesures du temps de vol sont réalisées.
Méthode de serrage par ondes longitudinales et transversales.
Méthode de calcul par inter corrélation ou passage par zéro.
Enregistrement des temps de vol pendant le serrage.
Contrôle de serrage existant.
Un indicateur en forme de jauge à aiguille permet de contrôler visuellement et rapidement l’état de serrage du goujon.
Le contrôle dure quelques secondes par goujon.
La mesure de la température est pris en compte dans les calculs et algorithmes de mesures.
Une analyse des données enregistrées ( numéro de contrôle et goujon, mesure de référence, mesure effectuée, écart, etc.) est exportable au format pdf et xls.
Un capteur aimanté intégrant une sonde de température est préconisé pour effectuer des contrôles de qualité.
Le logiciel est développé avec Labview, il peut être adapté, personnalisé et intégré dans un procédé existant.
En qualité de Responsable et chef de projet.
Dispositif de mesures ultrasonores avec la conformité Européenne 10246-7 de Janvier 2006
Certifié COFREND niveau 2
9 voies de mesures Synchrones cadencées a 9000 Hz (9000 mesures / voies /secondes)
soit 162000 mesures ultrasonores par seconde !
Réalisation de la partie logiciel, communication automates, baie de contrôle et installation sur site
L’opérateur définit à l’écran, le nombre de tube à contrôler, et le numéro de botte de tube.
Puis il appui sur le bouton démarrer.
Le dispositif ce met en route et attend les tubes acheminés par le convoyeur de tube.
L’opérateur doit maintenant s’occuper d’acheminer les tubes sur le convoyeur.
A la fin du contrôle, un rapport de contrôle est imprimé au format voulu par le client.

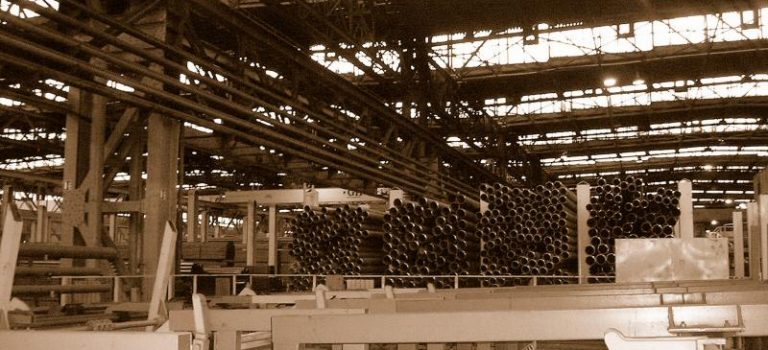

Contrôle par ultrasons de l’intégralité du tube en acier diamètre 200 mm par 14 mètres de long. 28 secondes par tube.
Le dispositif compte le nombre de tubes et sépare les tubes bons et rejetés en les aiguillant sur des convoyeurs différents.
Communication avec les automates de convoyage existant.
Le rapport de contrôle est imprimé automatiquement en fin de contrôle de la botte de tube définie.
NORMES
NF EN 10246-7 : Essais non destructifs des tubes en acier
Partie 7 : Contrôle automatique par ultrasons sur toute la circonférence pour la détection des imperfections longitudinales des tubes en acier sans soudure et soudés.
NF EN 10246-8 : Essais non destructifs
Partie 8 : Contrôle automatique par ultrasons du cordon de soudure pour la détection des imperfections longitudinales des tubes en acier soudés électriquement.
Appareil de visualisation et d’enregistrement de caméra IP / caméra IP Dôme.
Alimentation de la caméra POE (Power over ethernet) permettant d’avoir un seul câble de liaison entre l’appareil et la caméra.
Doté d’une Incrustation en temps réel d’annotations avec texte ou à main levée, rectangle, cercle, enrichissez et vos vidéos en direct.
Enregistrement en Full HD à 25 images /seconde au format MP4 sur clef USB permettant une relecture instantanée sur tout type de média (Téléviseur, PC, médiabox…)
Reprise d’enregistrement automatique en cas de coupure d’alimentation (ou après épuisement de la batterie en option).
Doté d’un écran tactile et d’un clavier virtuel, son utilisation ne nécessite pas de périphérique externe (clavier,souris).
L’interface dédié à l’utilisation de caméra permet une détection automatique de tout type de caméra respectant le standard ONVIF et le pilotage des dômes motorisés et du zoom.
Câble d’alimentation standard (type PC IEC) de 5 mètres.
Affichage de la vidéo sur écran tactile FULL HD (1920 x 1080).
Sortie HDMI pour écran supplémentaire
Relecture des vidéos avec zoom possible.
FULL HD (1920 x1080) sur support USB (clef, disque dur) au format MP4.
Pas de traitement / conversion en fin d’enregistrement.
Ajoutez du texte, encadrement, traits en temps réel pendant l’enregistrement
Prise en charge des caméras ONVIF
Alimentation avec un seul cable (POE)
Options : batterie tampon pour les coupures d’alimentations intempestives.
