Caméra analogique AHD Immersion, IP68

28 janvier 202228 janvier 2022Hervé VELLA

Les caméras analogiques sont encore très utilisées aujourd’hui du fait de leur simplicité d’utilisation (pas d’adresse de configuration IP ou de mot de passe..).

Elles transmettent chaque image du flux vidéo à travers un câble coaxial blindé.

Les caméras analogiques d’aujourd’hui ont quand même évoluées depuis leur création.

Elles sont dotées (tout comme les caméras numériques) de capteur CMOS dernier cri offrant une qualité d’image bien meilleur que les anciennes caméras.

Les anciennes caméras analogiques délivrées un signal analogique sur le cable coaxial au format PAL / NTSC offrant une résolution relativement faible (Pour le standard Pal elle est fixée à 768 x 576 pixels ou encore 576 TVL. Pour le standard NTSC elle est fixée à 720 x 480 pixels (autrefois de 640 x 480 pixels format 4:3 défini en 1953) ou encore 480TVL.

Aujourd’hui les caméras analogiques dites AHD offrent de meilleurs résolution et envoient un signal plus riche/détaillé tout en restant compatible avec l’ancien format. C’est du coté de la réception (convertisseur, téléviseur ou enregistreur) que le travail se fait.

VRTECH vous propose des caméras robustes pour des applicatifs industriels d’inspection ou de surveillance.

CAMERA OLIVE AHD LED BLANCHE INOX IP68

Capteur Sony 1/3 CCD 700 TVL

8 leds blanches offrant une bonne visibilité dans le noir sur plusieurs mètres.

Potentiomètre en bout de câble pour le réglage de l’intensité lumineuse des leds blanches.

Fourni avec une bobine de câble coaxial de 50 mètres pour le signal vidéo (RCA) et l’alimentation de la caméra (Jack) en 12V continu.

Quantité minimum de commande par 5.

Demandez un devis

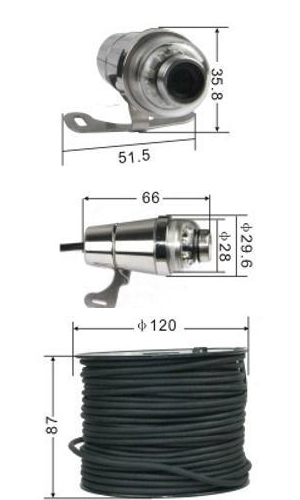

CAMERA INOX AHD LED BLANCHE IMMERSION

Capteur 1/3 960H Sony Super HAD CCD II

Résolution : PAL: 976(H)582(V) NTSC: 976(H)494(V)

Connecteur étanche à l’arrière de la caméra.

8 leds blanches diamètre 3 mm intégrées.

Immersion prolongée jusqu’à 50 mètres.

Fourni avec une bobine de câble coaxial de 50 mètres pour le signal vidéo (RCA) et l’alimentation de la caméra (Jack) en 12V continu.

Quantité minimum de commande par 5.

Demandez un devis

MuxScanUS 16 voies ultrasonores

11 janvier 202213 janvier 2022Hervé VELLA

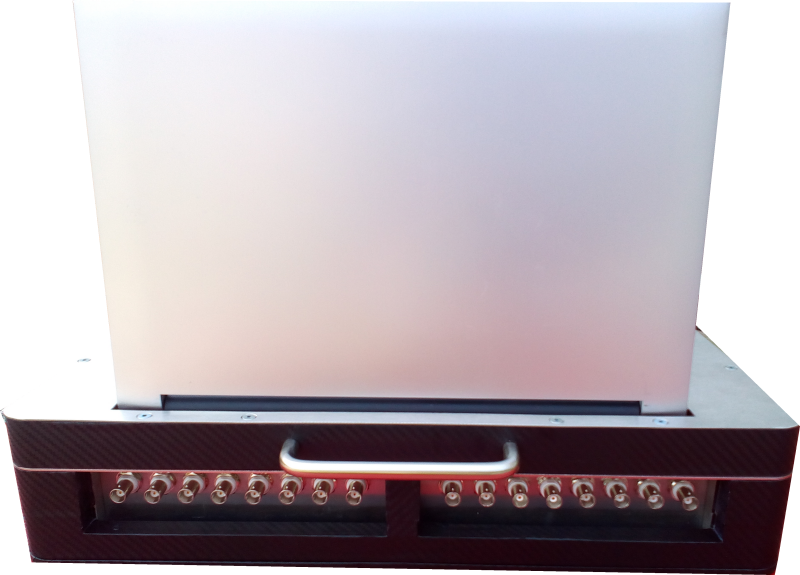

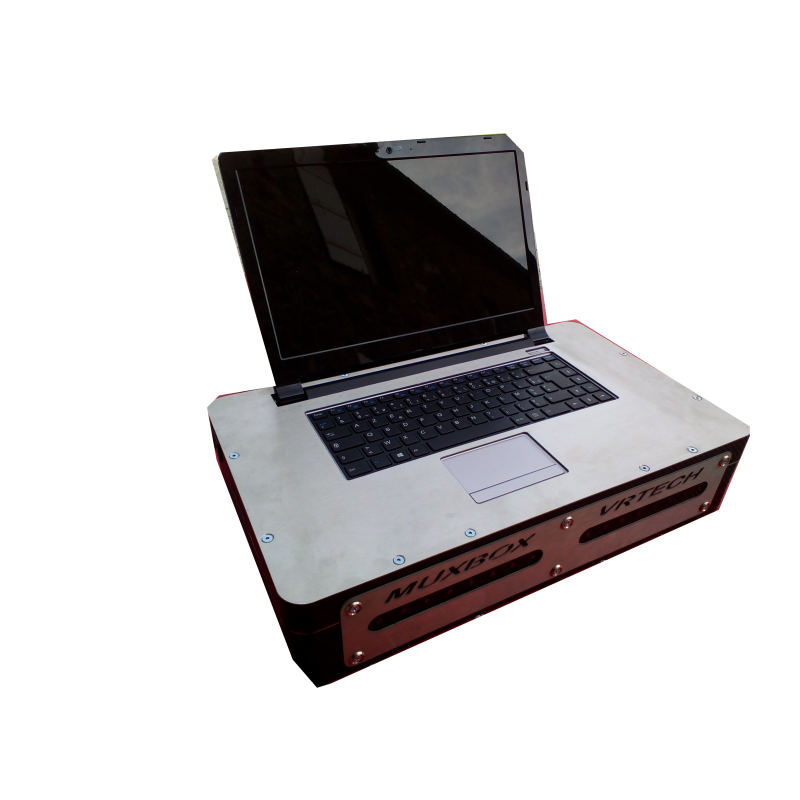

16 voies de mesures ultrasonores Pulse/écho.

Mesure du temps de vol TOF ( 1 ns de résolution).

Applicatif de serrage de goujons par ultrasons.

Efforts, module de Young double coefficient K1B1 K2B2.

Inter-corrélation fréquentielle, calcul TOF.

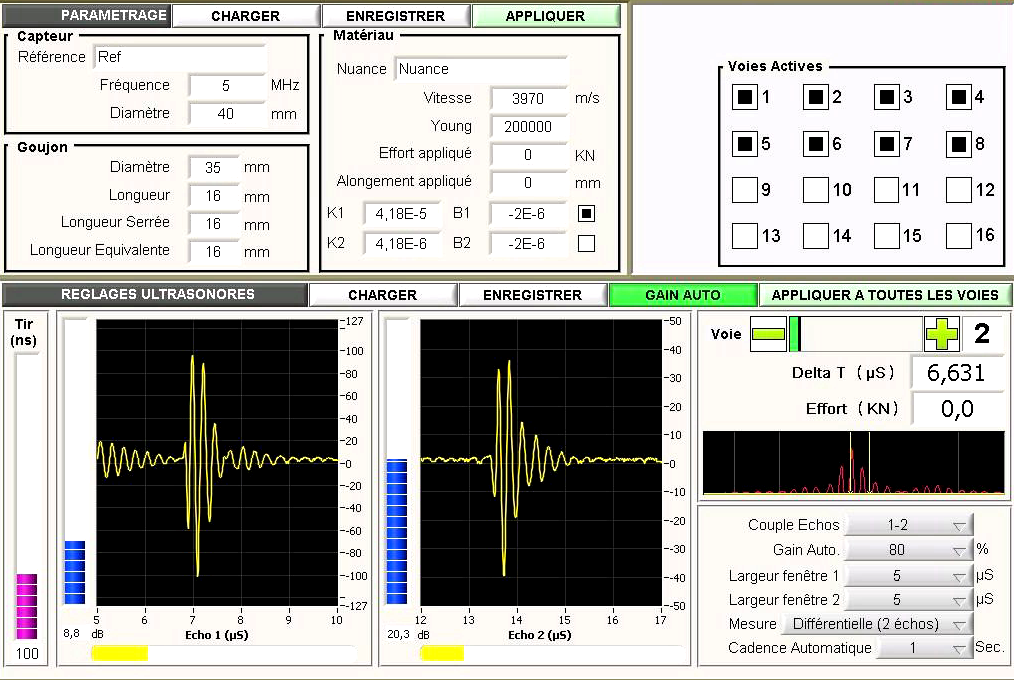

VRTECH REGLAGES CND US — Réglage ultrasonores

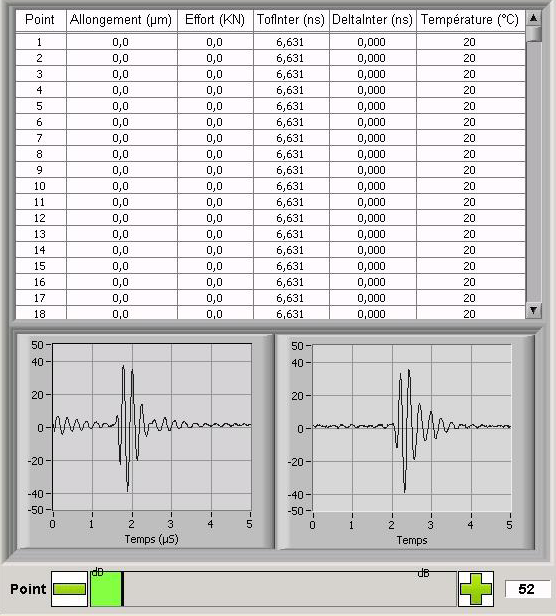

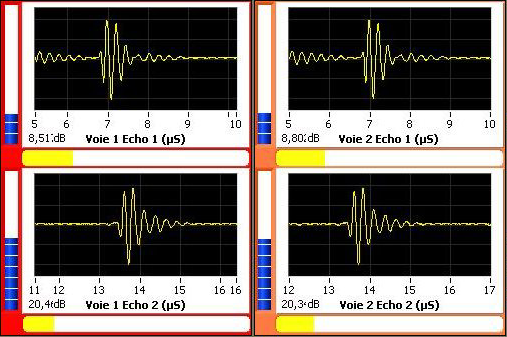

VRTECH lecture des mesurescnd us — Réglage ultrasonores

VISUALLECHOS CARTOSCAN XYZ

11 janvier 202224 janvier 2022Hervé VELLA

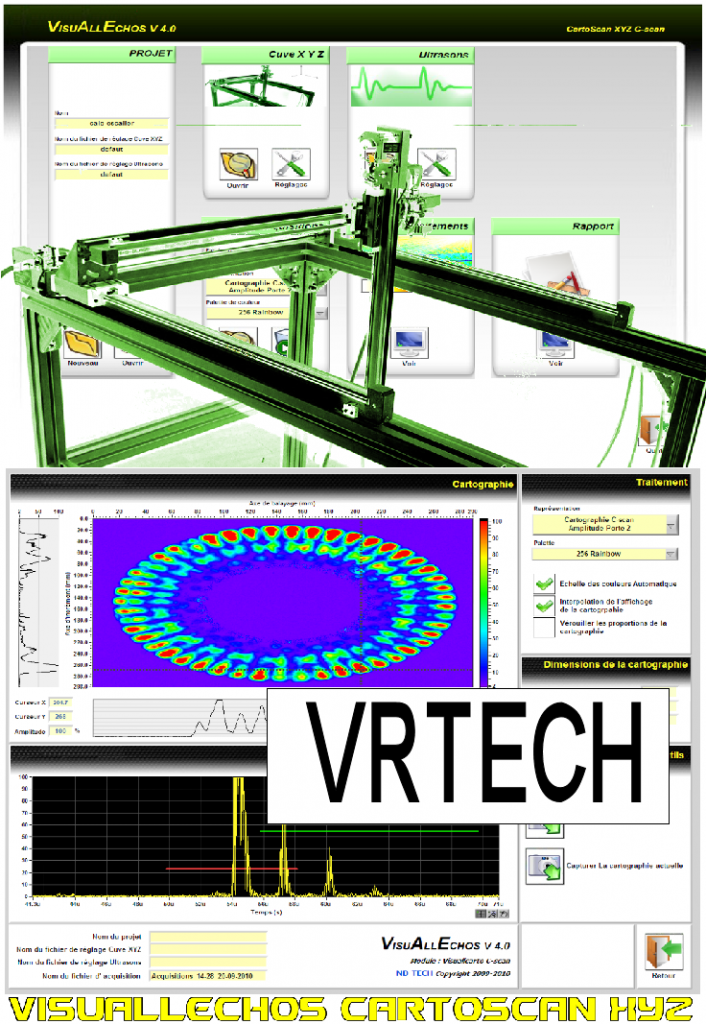

Le dispositif effectue une cartographie C-scan. de la pièce immergée dans une cuve de 1 m x 1 m x 600 mm

Électronique synchrone aux codeurs X Y Z.

Électronique ultrasonore avec émetteur Pulse carré négatif.

Amplification 50 dB réel, filtrage analogique

Le Pas d’acquisition est réglable de 0.5 mm à 10 mm pour la recherche de défaut.

Interpolation des mesures et Multiple mise en couleur grâce à la palette (Rainbow, Ice, logn, etc).

Deux portes de mesure permettent de faire une mesure différentielle, de s’affranchir de la durée de la colonne d’eau et de l’alignement des plans pièces / mécanique.

Les portes peuvent être ajustées après la cartographie pour contrôler plusieurs surfaces et épaisseurs de la pièce.

DOMAINES ULTRASONS

APPAREILS ULTRASONORES

BOLTECHOS Logiciel de serrage et contrôle de serrage par ultrasons

11 janvier 202216 janvier 2022Hervé VELLA

Rappel Physique, introduction:

Le contrôle non destructif par ultrasons du serrage d’un goujon est réalisé en s’appuyant sur les principes physiques liés à la déformation des matériaux et le parcours des ondes ultrasonores dans la matière.

L’effort d’allongement d’un goujon est situé dans le domaine élastique donné par la matière du goujon.

Ainsi, grâce au module de Young, une relation proportionnelle est utilisée pour lier l’effort et l’allongement.

Le transducteur émet une onde ultrasonore sous l’effet de l’impulsion générée par l’appareil et capte l’onde de retour réfléchie par le fond de la vis.

Plusieurs méthodes de mesures du temps de vol sont réalisées.

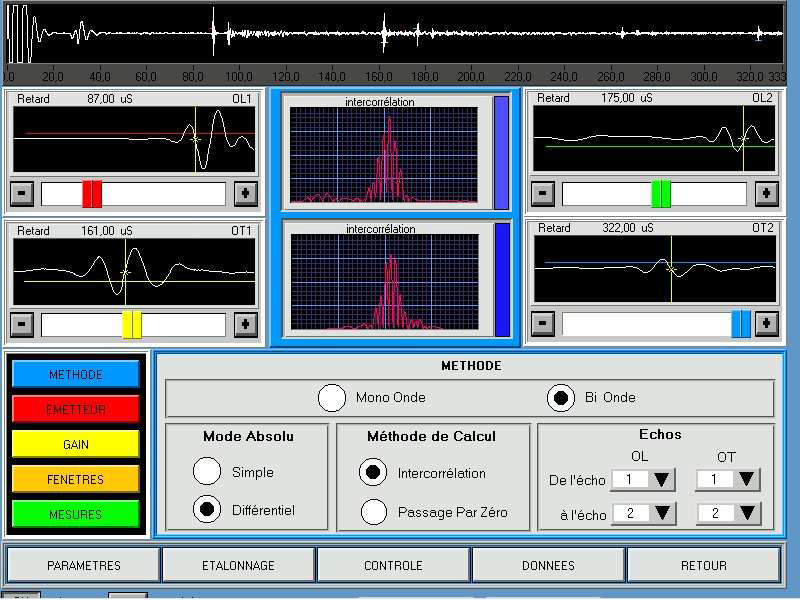

Méthode de serrage par ondes longitudinales et transversales.

Méthode de calcul par inter corrélation ou passage par zéro.

Enregistrement des temps de vol pendant le serrage.

Contrôle de serrage existant.

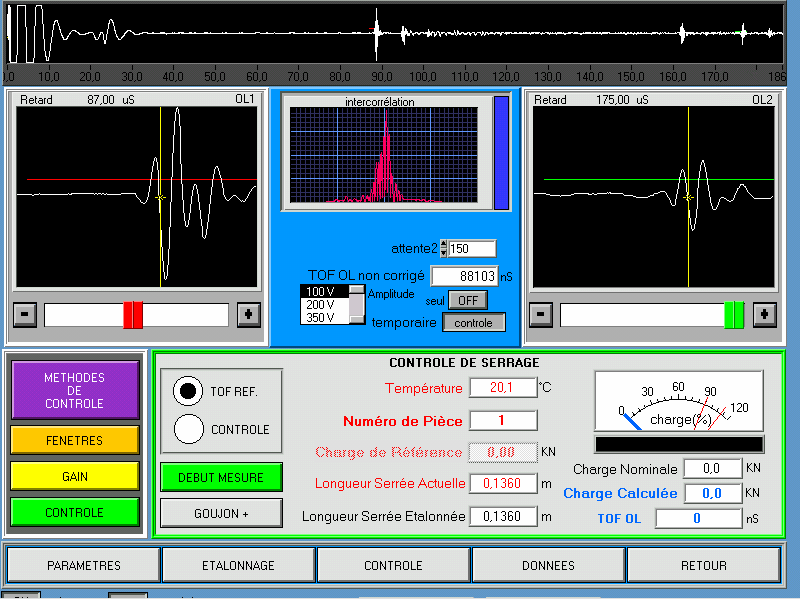

Un indicateur en forme de jauge à aiguille permet de contrôler visuellement et rapidement l’état de serrage du goujon.

Le contrôle dure quelques secondes par goujon.

La mesure de la température est pris en compte dans les calculs et algorithmes de mesures.

Une analyse des données enregistrées ( numéro de contrôle et goujon, mesure de référence, mesure effectuée, écart, etc.) est exportable au format pdf et xls.

Un capteur aimanté intégrant une sonde de température est préconisé pour effectuer des contrôles de qualité.

Le logiciel est développé avec Labview, il peut être adapté, personnalisé et intégré dans un procédé existant.

Appareil de Mesure par ultrasons UBOX USB

19 décembre 20211 février 2022Hervé VELLA

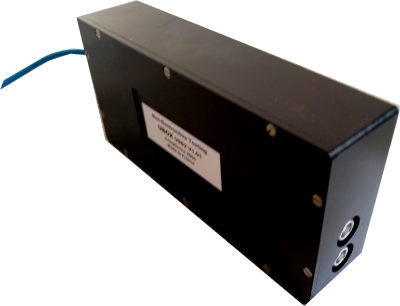

Le boitier UBOX en USB permet de réaliser des mesures ultrasonores de qualité.
Les pilotes compatibles Linux, Windows 7 32 bits, windows 7 64 bits, windows 10 32bits et windows 10 64 bits permettent une intégration rapide dans des logiciels existants.

Les librairies DLL permettent une utilisation directe avec les solutions de développement logiciels du marché.

Une librairie Labview permet de réaliser des applicatifs et rapport de mesures en toute simplicité.

Caractéristiques du produit :

Bande passante analogique de 2 à 20 MHz
Amplification analogique du signal de 0 à 50 dB (réel)
Mode simple ou double capteur (émetteur/récepteur couplé ou séparé) par commande logiciel.
Numérisation à 100 MHz (10 nano secondes par point).
Émetteur 200 volts en pulse carré négatif de 40 à 500 ns par pas de 10 ns.
Cadence de tir de 163 à 5000 Hz (tir/seconde), par logiciel ou synchronisé à un codeur de position.
Mesure d’amplitude et mesure du passage par zéro sur porte (3 portes max)
Durée d’acquisition de 1.024 uS à 168 uS.

Exemples :

Remontée des A-scan en temps réel pour une acquisition de 10 uS (avec délai d’acquisition de 110 uS) à 1000 Hz
Remontée des mesures d’amplitude et passage par zéro sur 3 portes en temps réel à 5000 Hz.

Contactez VRTECH pour plus d’informations...

LES DOMAINES D’APPLICATION ULTRASONORES
